河北配電柜驗收規范

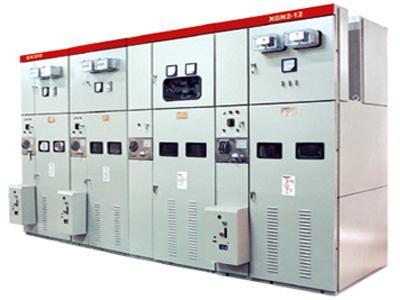

配電柜（箱）是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。配電柜在成套設備廠完成制作、質檢工藝后，下一步就是到現場進行安裝和驗收。下面河北配電柜廠家德蘭電氣就配電柜驗收事項做出分享，供大家參考。

在驗收配電柜時，應按下列要求進行檢查：(1)配電柜或盤的固定及接地應可靠，盤柜油漆應完好、清潔整齊。

(2)盤柜所有電器組件應齊全完好，安裝位置應正確，固定要牢靠。

(3)所有二次回路接線應正確，連接應可靠，標志齊全清楚，絕緣符合要求，柜內的配線電流回路應采用耐壓不低于500V的銅芯絕緣導線，其截面不應小于2.5mm2。

(4)手車式配電柜的手車在推入或拉出時，應靈活、機械閉鎖準確、照明裝置齊全。

(5)柜內一次設備的安裝質量、驗收要求應符合規定。

(6)操作及聯動試驗動作正確，符合設計要求。

(7)檢查電器原安裝是否合乎要求。

(8)電器組件應質量良好，型號、規格應符合設計要求，外觀無破損全，附件齊全，排列整齊，固定牢靠，密封良好。

(9)各供電電器裝置應能單獨的拆裝、更換而不影響其它電器的使用。

(10)發熱的電器組件應安裝在散熱良好的地方，兩個發熱的組件之間的連線應采用耐熱導線或裸銅線套瓷管。

(11)熔斷器的熔斷規格、自動開關的整定值應符合設計要求。

(12)切換壓板應接觸良好，相鄰壓板間應有足夠的安全距離，切換時就應碰及相鄰的壓板，對于一端帶電的切換壓板，應使在壓板斷開的情況下，活動端不帶電。

(13)信號回路的信號燈、光字牌、電鈴、電笛、事故電鐘等應顯示準確。

(14)盤柜上裝有裝置性設備或其它有接地要求的電器，其外殼應可靠接地：帶有照明的封閉式盤，相應的照明設備應完好。

(15)配電柜、盤的端子驗收應符合下列要求。端子應有排列序號，端子排應便于更換且接線方便，離地高度宜大于350mm；在配電柜、盤內所使用的端子應要求與導線的截面匹配，禁止使用小端子配大截面的導線。
