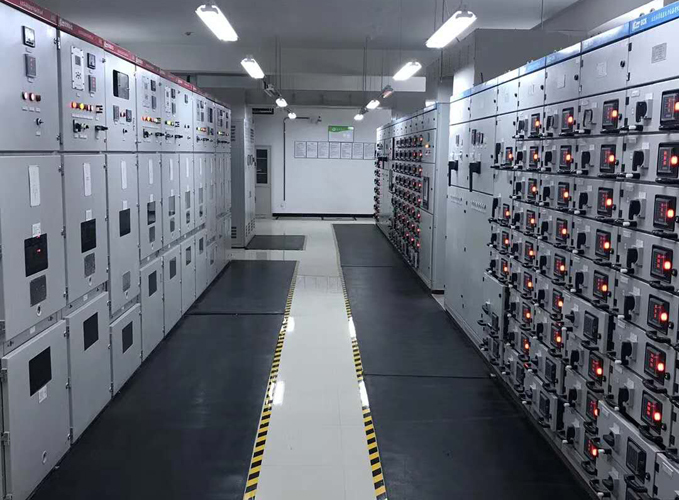

配電柜基礎底座制作與安裝

今天河北成套配電柜廠家德蘭電氣為您詳細介紹如何制作與安裝配電柜底座，讓您輕松掌握制作要領。

一、配電柜底座選材

1. 槽鋼：選用優質槽鋼，具有較強的強度和耐久性。常見的槽鋼型號有C型、Z型等，根據實際需求選擇合適的型號。

2. 連接件：如螺栓、螺母、墊片等，應選用高強度、耐腐蝕的材質，以保證連接的牢固性和穩定性。

3. 其他材料：如密封膠、油漆等，用于美化和防腐處理。

二、配電柜底座制作

1. 測量與切割：首先，根據配電柜的尺寸和安裝位置，進行精確測量。如果沒有特殊要求,可采用8#或10#槽鋼制作，然后根據測量結果進行槽鋼底座的切割。切割時要保證切口整潔、無毛刺，以便于后續焊接組裝。

2. 焊接與固定：將切割好的槽鋼進行焊接，確保焊接質量。焊接過程中要注意焊縫的均勻性和美觀性。焊接完成后，使用螺栓將槽鋼固定在地面上，確保其穩定。

3. 安裝支撐件：在槽鋼底座的四個角上安裝支撐件(如角鋼),以增加底座的穩定性和承重能力。支撐件的長度應根據實際情況進行調整，以保證底座的水平度。

4. 打磨與涂裝：對焊接部位和連接件進行打磨，去除毛刺和氧化層，以提高美觀度和安全性。然后進行防銹處理(如涂抹油漆或防腐劑),最后進行涂裝，使底座與配電柜整體協調一致。

三、配電柜底座安裝

1. 按施工圖紙見基礎型鋼框架放在預留位置上，用水平尺找平找正后，將基礎型鋼框架和預埋鐵件用電焊焊牢。無預埋鐵件的，使用M8及以上膨脹螺栓將其固定在地面。

一般底座框架頂部宜高出地面完成面100mm（如下圖），配電柜底座框架頂面與地面完成面相平（鋪橡膠墊時）。

2. 安裝允許偏差應符合下列規定

不直度允許偏差（1mm/每米，5mm/全長）；水平度允許偏差：（1mm/ 每米，5mm/全長）；不平行度允許偏差：（5mm/全長）。

四、配電柜基礎底座接地

1. 配電柜的底座槽鋼應與接地保護導體可靠連接，保護導體可采用鍍鋅扁銅或截面積不小于4m㎡的黃綠色絕緣銅芯軟導線，配電柜的底座槽鋼可與外部的接地鍍鋅扁銅連接，也可與配電柜內的PE端子排相連，如下圖。

2. 配電室內的高低壓配電柜，將配電室內接地線不小于100m㎡的鍍鋅扁鐵與底座焊接，不少于兩處，焊接長度為扁鋼寬度的兩倍，應不少于3個棱邊。

3.  基礎型鋼與鍍鋅扁鋼或型鋼與接地螺栓采用焊接時，焊接處應涂刷防銹漆。

五、注意事項

1. 在制作過程中要注意安全，特別是焊接操作，避免火源接觸易燃物品。

2. 選擇合適的焊接材料和工藝，確保焊接質量。

3. 在安裝支撐件時，要確保其與槽鋼的垂直度和水平度，以保證底座的穩定。

4. 制作完成后，要對配電柜槽鋼底座進行檢查和測試，確保其承重能力和使用壽命達到要求。
